HYJF-2D局部放电测试仪
    发布时间: 2019-12-02 10:34

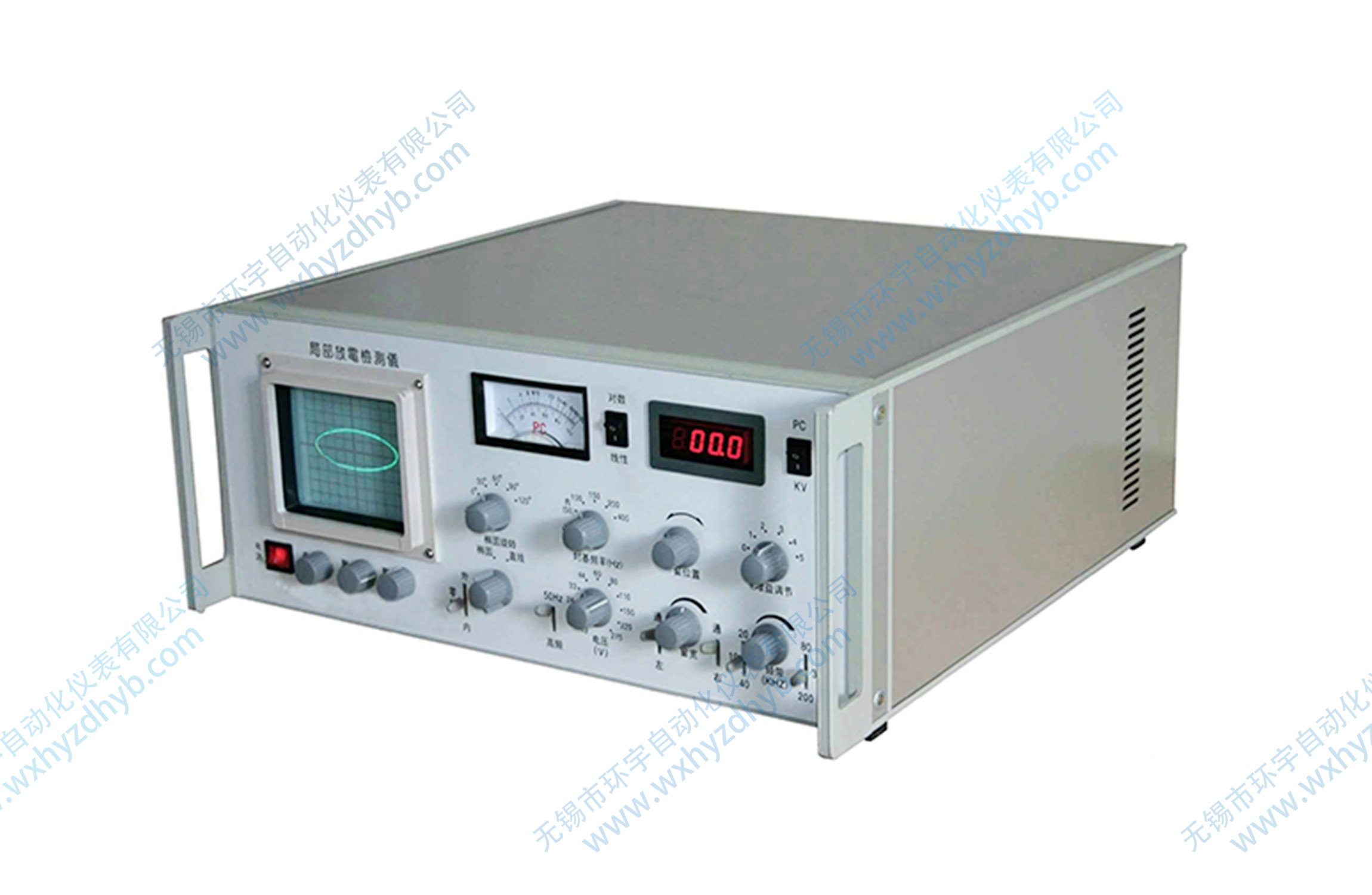

HYJF-2D局部放电测试仪
一、概述
HYJF-2D数字式局部放电检测仪是我公司针对传统的局放仪示波管亮度低、寿命短的问题，新研制的数字式液晶显示局部放电检测仪，适用于铁路各个机务段新型机车设备检测。
本仪器保持了成熟型号产品检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）的优点。操作、及结构安装形式与以往型号完全兼容，便于已有系统设备的升级改造。可对现有等型号直接升级。
产品特点
◆　局部放电信号经数字化处理后，采用液晶显示器替代传统的示波管显示。
◆　操作与传统的模拟式局部放电测试仪器完全相同，简单易学。
◆　自由选择椭圆、直线、正弦显示方式
◆  采用数字开窗技术，可避免干扰对测量的影响。
◆　任意相位开窗，单窗、双窗任选，椭圆150度旋转。
◆　可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。
◆　可对当前放电图谱进行保存，实现测试结果的可追溯性。

二、主要技术指标
1、可测试品的电容量范围：6 PF--250μF
2、检测灵敏度
序号
 		调谐电容 单位 灵敏度（微微库）（不对称电路）
1
 6-25-100 微微法 0.02
2
 25-100-400 微微法 0.04
3
 100-400-1500 微微法 0.06
4
 400-1500-6000 微微法 0.1
5
 1500-6000-25000 微微法 0.2
6
 0.006-0.025-0.1 微法 0.3
7
 0.025-0.1-0.4 微法 0.5
8
 0.1-0.4-1.5 微法 1
9
 0.4-1.5-6.0 微法 1.5
10
 1.5-6.0-25 微法 2.5
11
 6.0-25-60 微法 5
12
 25-60-250 微法 10
7R
 电阻
0.5

3、放大器频带：
①低端：10KHZ、20KHZ、40KHZ任选
②高端：80KHZ、200KHZ、300KHZ任选
4、放大器增益调节：粗调六档，档间增益20±1    dB;
细调范围>20db。
5、时间窗：
①窗宽：可调范围15°～150°；
②窗位置：每一窗可旋转0°～170°；
③两个时间窗可分别或同时打开。
6、放电量表：
数字表头：以3½LED数字表显示0-100.0，误差<±5%(以满刻度计)；
7、椭圆时基：
①频率50HZ、100HZ、150HZ、200HZ、400HZ。
②椭圆旋转：以30°为一档，可作120°旋转。
③显示方式：椭圆——直线――正弦
8、试验电压表：
① 量程：100KV（可扩展）
② 显示：3½数字电压表指示
精度：优于±5%（以满刻度计）
9、内零标功能
10、有A、B、C三个信号输入通道
