一、简介

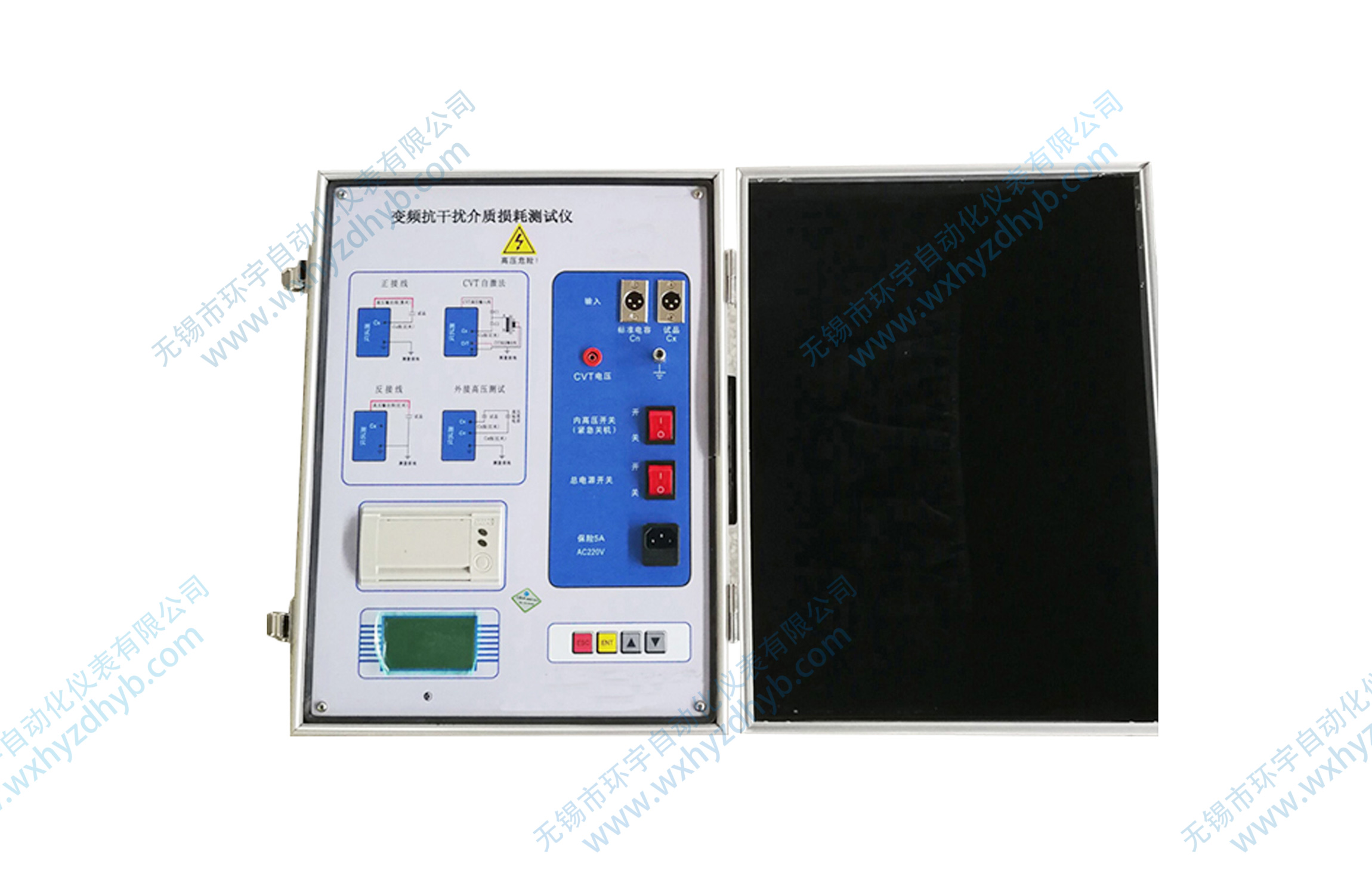

HYJS-2D抗干扰介质损耗测试仪是我公司吸收国内外同类仪器的优点，精心设计研制而成的一款能全自动测试介质损耗（tgδ）和电容量（Cx）的智能化仪器。该仪器率先采用第四代抗干扰技术-全自动反干扰源法，能够在500KV及以下变电站等干扰强烈的场合准确测量，完全满足《DLT962-2005高压介质损耗测试仪通用技术条件》的相关要求。本抗干扰介质损耗测试仪广泛适用于铁路新型动车组机车等变压器、互感器、高压套管、电力电缆、电容器等电气设备及绝缘材料的介质损耗及电容量的测试，用以鉴别因污秽、破裂、穿孔、老化、受潮引起的绝缘缺陷。
二、性能特点
1.仪器采用复数电流法，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量；
2.仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据；
3.仪器采用大屏幕液晶显示器，中文菜单；
4.仪器操作简便，测量过程由微处理器控制下自动完成；
5.一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线；
6.仪器测量准确度高，可满足油介损测量要求，只需配备标准油杯和专用测试线即可实现油介损测量；
7.反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象；
8.具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11可进行不拆线10kV 反接线介损测量；
9.具有测量高电压介损功能，能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。
10.接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏；
11.触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的安全。
三、技术指标
准确度： Cx:±（读数×1%+1pF）
tgδ:±（读数×1%+0.00040）
抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度
电容量范围：内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高压：3pF～1.5μF/10kV 60pF～30μF/0.5kV
分辨率：最高0.001pF，4位有效数字
tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。
试验电流范围：10μA～1A
内施高压： 设定电压范围：0.5~10KV
最大输出电流：200mA
升降压方式：连续平滑调节
试验频率：45、50、55、60、65Hz单频；45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
频率精度： ±0.01Hz
外施高压： 正接线时最大试验电流1A，工频或变频40-70Hz
反接线时最大试验电流10kV/1A，工频或变频40-70Hz
CVT自激法低压输出：输出电压3～50V，输出电流3～30A
测量时间：约40s，与测量方式有关
输入电源：180V～270VAC，50Hz±1%，市电或发电机供电
计算机接口：标准RS232接口
打印机： 热敏微型打印机
环境温度： -10℃～50℃
相对湿度： <90%
